新旧设计规范对光伏支架设计的影响

横梁抗剪计算因剪力太小，故这里不在计算，（模型计算结果里也可以查看）

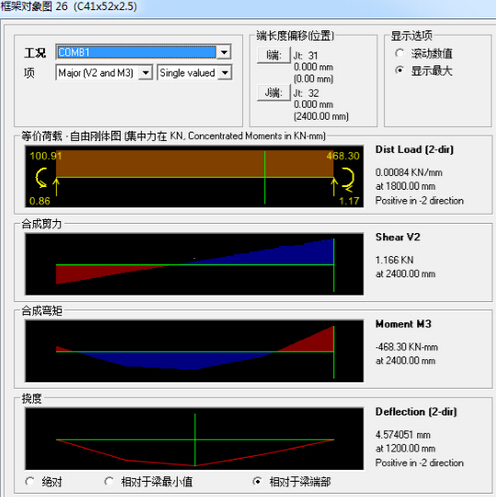

新版规范取值方式最不利荷载组合下支架横梁的3-3轴弯矩

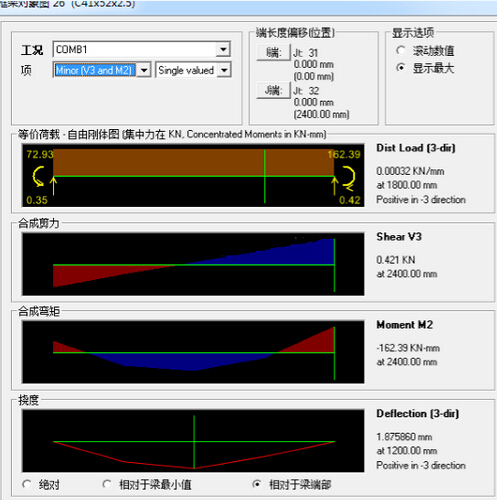

新版规范取值方式最不利荷载组合下支架横梁的2-2轴弯矩

横梁按抗弯强度计算公式

横梁抗弯强度满足要求

还有一些挠度，稳定性的对比我这里就不一一贴出来了。

新旧规范下横梁计算结果对比，新规范的计算结果更小，两者比值约为0.69，这就意味着我们原本需要采用截面更大用钢量更多的支架，如果按照新规范来计算设计的话，可以选用小点的截面，比如这里我的横梁选了C41x52x2.5的C型钢，完全可以选择小一号规格的C型钢，比如C41x41x2.5,或者C41x52x2.0。在实际的光伏电站项目应用中，光是支架的用钢量，就会下降不少，少20%-30%左右是比较常见的，具体节省多少看具体实际项目。个人建议对于一般的屋面支架地面支架可以按照新规范来设计，个别极端气候经常突发的地区按照旧规范里的保守取值来设计。
